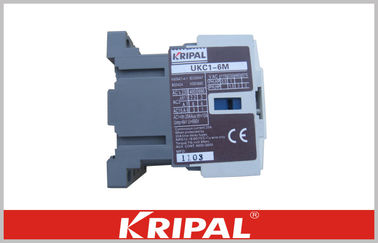

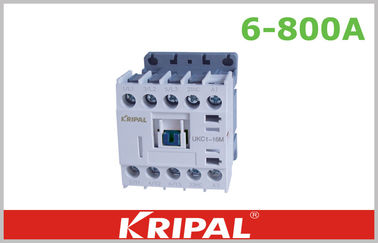

Mini typ 3P 4P termiczne magnetyczne AC Stycznik 6A 9A 12A 16A
Seria UKC1 AC stycznika jest przeznaczona do stosowania w układach do znamionowego napięcia 660V AC 50/60 Hz, prąd znamionowy do 800A, dla tworzenia, przerywania, często rozpoczynając i sterowania silnika prądu zmiennego i może być połączony ze stykami pomocniczymi mechanicznego jednostkę, przełączenia kondensator itp blokady z przekaźnikiem termicznym, jest połączone w elektromagnetycznego rozrusznika. Stycznik jest wytwarzany zgodnie z IEC947-2, VDE0660 & BS5452.
Opis:
Bezpośrednio jazdy stycznika przez wyjście tranzystora PLC
Pobór mocy w UKC1- typ niski pobór stycznika wynosi 1.2W.
Stycznik ten może być sterowany przez wyjście tranzystora PLC i urządzeń elektronicznych, takich jak przełącznik lub fotoelektryczny wyłącznik krańcowy zbliżeniowych. Dlatego też, możliwe jest to stycznik bezpośrednio interfejs bez przekaźnika interfejsu do napędzania silnika prądu 3-fazowego.
Niski pobór mocy cewki znacznie zwiększa elastyczność aplikacji. Standardowe cewki AC wymagają 1,8 watów.
Korzyści dla ministycznikami AC:
Niski pobór mocy
Zapisywanie rozmiar panelu
Przestrzeń montażowa jest ograniczona do 50% konwencjonalnej DC styczniki sterowane osiągnięcie wysokiej wydajności.
Dane techniczne:
| prąd znamionowy | AC3 (IEC60947 | Ith AC1 | Aux. Łączność | Rodzaj |
| 220-240V | 380-440V | 550-550V | 690V |
| 6A | 1,5 KW 7A | 2.2kW 6A | 3KW 5A | 3KW 4A | 20A | 1NO 1NC lub | UKC1-6M |
| 9A | 2.2kW 9A | 4KW 9A | 3.7KW 6A | 4KW 5A | 20A | 1NO lub 2NC | UKC1-9M |
| 12A | 3KW 12A | 5,5kW 12A | 4KW 7A | 4KW 55A | 20A | 1NO lub 3NC | UKC1-12M |
| 16A | 4KW 15A | 7,5kW 16A | 5,5kW 9A | 4KW 5A | 20A | 1NO lub 4NC | UKC1-16M |
|
| Cewka AC napięcia (50 / 60Hz): 24, 36, 42, 48, 110, 115, 120, 127, 220/208, 220, 220/230, 230/240, 256, 277, 380/440, 400, 440 , 480, 500, 550 |
|
|
| Charakterystyka (440VAC) |
| prąd znamionowy | 6A | 9A | 12A | 18A |
| Prąd zwarcia (max) | 380V | 60 | 90 | 120 | 160 |
| 660V | 72 | 108 | 144 | 180 |
| Łamanie prąd (max) | 380V | 48 | 72 | 96 | 128 |
| 660V | 60 | 90 | 120 | 150 |
| Cykli pracy na godzinę | AC-3 | 1800 | 1800 | 1800 | 1800 |
| AC-4 | 300 | 300 | 300 | 300 |
| Żywotność elektryczna (10, 000 razy) | AC-3 | 100 | 100 | 100 | 100 |
| AC-4 | 20 | 20 | 20 | 20 |
| Machanical trwałości (1000 razy) | 1200 | 1200 | 1200 | 1200 |
| Kontakt aux | standardowa konfiguracja | 1NO | 1NO | 1NO | 1NO |
| Top mointing | AU-2M / 4M | AU-2M / 4M | AU-2M / 4M | AU-2M / 4M |
| Montaż panelu | śruba guid | śruba guid | śruba guid | śruba guid |
|
| Characteristices cewki |
| napięcie cewki | AC |
| Zużycie cewki (VA) | 2 |
| Pick-ip | 32va |
| Utrzymać | 6VA |
| Wybór napięcia pick-up (%) | 80-110 |
| Wybór napięcia droup-out (%) | 30-40 |
| Pick-up razy | 10-20 |
| Czasy droup-out | 35-45 |
Napięcie cewki (AC):
24V, 36V, 42V, 48V, 110V, 115V, 120V, 200V, 220V, 240V, 256V, 277V, 380V, 400V, 440V, 480V, 500V, 550V
Główne obszary zastosowania dla DC ministycznikami:
Oświetlenie out-door
Urządzenia do mycia samochodów
Crain Wyciągi
Oświetlenie obiektów sportowych
Pompa
Kompresor
Automat do sprzedaży
maszyna do malowania
Pokaż przypadek
Jest możliwe, aby zwiększyć długość przewodu sterowania, ponieważ spadek napięcia drutów jest mała.
