Szczegóły Produktu:
Zapłata:
|
Zakres Ampera: | 10A, 15A, 20A, 30A, 40A, 50A, 60A, 75A, 100A | Polacy są dostępni: | 2-biegunowy 3-biegunowy 4-biegunowy |
---|---|---|---|
Certyfikat: | CE | Cel, powód: | do ochrony rozdziału mocy |
Jednostka podróży: | magnetyczne termiczne | Gwarancja: | 2 lata |
High Light: | Earth Leakage Circuit Breaker,Residential Circuit Breakers |

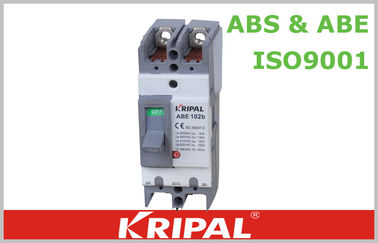

Kompaktowy główny wyłącznik elektryczny 100A 2-biegunowy MCCB, typ ekonomiczny
Wyłącznik zabezpieczający z napędem serii ABS / ABE jest odpowiedni do zasilania i oświetlenia przemysłowego lub komercyjnego z AC50 / 60Hz, znamionowym napięciem roboczym do AC600V / DC250V, prądem znamionowym do 630A.
Jest to rodzaj ekonomicznego łamacza z cechami stabilnej i niezawodnej funkcji, pięknego wyglądu, niewielkich rozmiarów i długiej żywotności. Może być stosowany do konwersji linii i rzadkich silników rozruchowych.
Można go również podłączyć do instalacji akcesoriów, które mają funkcję ochrony, aby uniknąć strat napięcia, pod napięciem.
Produkt może zainstalować linię połączeniową z płytą przednią i tylną, może również wyposażyć aparaturę obsługi ręcznej lub aparat do obsługi silnika w sterowanie na odległość.
Dane techniczne:
Rodzaj | 2pole | AB-52E | AB-52S | AB-62E | AB-62S | AB-102E | AB-102S | AB- 203E | AB- 203S | AB- 403E | AB- 403S |
3pole | AB-53E | AB-53S | AB-63E | AB-63S | AB-103E | AB-103S | |||||
Rozmiar ramki (AF) | 50 | 60 | 100 | 225 | 400 | ||||||
Znamionowe napięcie robocze (V) Ue (50 / 60Hz) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |
Znamionowe napięcie izolacji (V) Ui (50 / 60Hz) | 690 | 690 | 900 | 900 | 690 | 690 | 690 | 690 | 690 | 690 | |
Znamionowe napięcie udarowe wytrzymywane (KV) Uimp | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
Zdolność wyłączania Uitimate (KA, Icu AC 50/60 Hz) | 220V / 240V | 10 | 25 | 10 | 25 | 10 | 50 | 35 | 50 | 35 | 50 |
380V | 7,5 / 5 | 14/10 | 7,5 / 5 | 14/10 | 7,5 / 5 | 25 | 18 | 25 | 30 | 42 | |
415V | 7,5 / 5 | 14/10 | 7,5 / 5 | 14/10 | 7,5 / 5 | 25 | 18 | 25 | 25 | 35 | |
440 / 460V | 5 | 10 | 5 | 10 | 5 | 25 | 18 | 25 | 25 | 35 | |
480 / 500V | 2.5 | 7.5 | 2.5 | 7.5 | 2.5 | 25 | 10 | 14 | 18 | 25 | |
600V | 2.5 | 5 | 2.5 | 5 | 2.5 | 14 | 7.5 | 10 | 18 | 22 |
Praca i instalacja
1 Wysokość miejsca instalacji nie powinna przekraczać 2000m.
2 Temperatura otoczenia nie powinna być wyższa niż + 40ºC (+ 45ºC dla typu morskiego) lub niższa niż -5ºC średnia temperatura 24 h nie powinna przekraczać + 35ºC. Wilgotność atmosfery relatywnej nie powinna przekraczać 50%, gdy temperatura otoczenia wynosi 40ºC, wilgotność względna może być wyższa, jeśli temperatura spadnie, średnia wilgotność w najbardziej wilgotnym miesiącu nie przekroczy 90%, w międzyczasie średnia temperatura w tym miesiącu nie powinna być niższa niż + 25ºC, należy uwzględnić kondensację na powierzchni produktu w wyniku zmiany temperatury rozważ także.
3 Czynność robocza produktu nie może zawierać materiałów wybuchowych, korozyjnych lub przewodzących
głoska bezdźwięczna.
4 Pionowe nachylenie w stosunku do powierzchni instalacyjnej nie powinno przekraczać 5 °.
5 Obszar roboczy powinien być odporny na deszcz i nie zawiera zbyt dużej ilości oparów w powietrzu.
6 Obszar roboczy nie może być chwiejny.
7 Rodzaj instalacji: III
8 Klasa zanieczyszczenia: 3
9 Istnieją dwie podstawowe metody instalacji: połączenie pionowe i łączenie poziome.
10 Istnieją dwie metody okablowania: górne okablowanie i niższe okablowanie.
11 Wyłącznik może być zdefiniowany jako wyłącznik automatyczny i wyłącznik automatyczny.
