Szczegóły Produktu:
Zapłata:
|
marki: | KRIPAL | Zakres prądu: | 9A, 12A, 18A, 22A |
---|---|---|---|
Polacy: | 3P | Pomocniczy: | 1NO + 1NC |
Łączność: | 85% AgCdo | Cewki: | AC / DC |

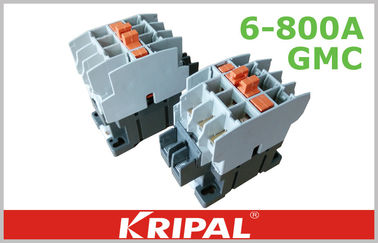

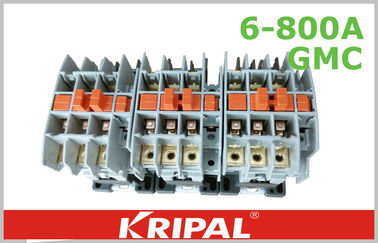

GMC Magnetyczny wyłącznik prądu stałego AC / DC UKC (D) 1-9A, 12A, 18A, 22A 220V ~ 690V 1NO 1NC Akcesoria opcjonalne
Opis:
Magnetyczne styczniki AC / DC serii GMC nadają się do stosowania w obwodach o napięciu znamionowym 660 V AC 50/60 HZ, prąd znamionowy do 800 A, do wytwarzania, łamania, często uruchamiania i sterowania silnika prądu przemiennego i mogą być łączone z pomocniczym styki, blokada mechaniczna, kondensator przełączający itp. W przypadku przekaźnika termicznego jest on połączony z rozrusznikiem elektromagnetycznym. Stycznik jest produkowany zgodnie z IEC947-2, VDE0660 i BS5452.
Bez osłony:
Z osłoną
Akcesoria opcjonalne:
Charakterystyka
1. Pokrywa zapobiegająca porażeniu prądem na szczycie stycznika AC / DC.
2. Stycznik AC może być podłączony bezpośrednio bez innych elementów
3. Zainstalować bezpośrednio za pomocą śrub lub na szynie DIN 35 mm
Dane techniczne:
Rodzaj | Obowiązek AC3 | Czas życia (x 104) | Aux. kontakt | ||||
200 ~ 240V | 380 ~ 440V | 500 ~ 550V | 690V | Elektryczny | Mechaniczny | ||
UKC1-9 | 2,5 kW 11A | 5kW 9A | 4kW 7A | 4kW 5A | 250 | 2500 | 1NO1NC |
UKC1-12 | 3,5 kW 13A | 5,5kW 12A | 7,5kW 12A | 7,5kW 9A | 250 | 2500 | |
UKC1-18 | 4,5kW 18A | 7,5kW 18A | 7,5 kW 13A | 7,5kW 9A | 250 | 2500 | |
UKC1-22 | 5,5kW 22A | 11kW 22A | 15kW 22A | 15kW 18A | 250 | 2500 |
Napięcie cewki (AC):
50 Hz: 24 V, 42 V, 48 V, 100 V, 110 V, 220 V, 240 V, 380 V, 400 V, 415 V, 440 V, 500 V, 550 V
60 Hz: 24 V, 48 V, 110 V, 120 V, 208 V, 220 V, 240 V, 277 V, 380 V, 440 V, 480 V, 600 V
Napięcie cewki (DC):
12V, 20V, 24V, 48V, 60V, 80V, 100V, 110V, 125V, 200V, 220V, 250V
Stycznik AC / DC ma cztery główne elementy:
(1) system elektromagnetyczny, w tym cewka przyciągania, ruchomy rdzeń żelazny i statyczny rdzeń żelazny;
(2) układ stykowy, zawierający trzy główne styki i dwa normalnie otwarte, dwa pomocnicze normalnie zamknięte styki, a także ruchomy żelazny rdzeń są połączone ze sobą są połączone ze sobą;
(3) urządzenie do gaszenia łuku o dużej pojemności, ogólny stycznik prądu przemiennego z łukowym urządzeniem gaśniczym, w celu szybkiego odcięcia łuku, od spalenia głównego styku;
(4) obudowa izolacyjna i akcesoria, wszystkie rodzaje sprężyn, mechanizm transmisyjny, pierścień zwarciowy, kolumna okablowania.
Kategorie wykorzystania IEC
Aktualna wartość znamionowa stycznika AC / DC zależy od kategorii użytkowania. Przykładowe kategorie IEC w standardzie 60947 opisano jako:
AC-1 - Obciążenia nieindukcyjne lub lekko indukcyjne, piece oporowe
AC-2 - Uruchamianie silników z pierścieniem ślizgowym: rozruch, wyłączanie
AC-3 - Uruchamianie silników klatkowych i wyłączanie dopiero po osiągnięciu prędkości silnika. (Zablokuj wzmacniacze rotora (LRA), Przerwij pełne obciążenia (FLA))
AC-4 - Rozruch silników klatkowych z obciążeniem iniekcyjnym i zatykającym. Szybki start / stop. (Złóż LRA)
Normalne warunki pracy i warunki instalacji
1. Otoczenie powietrza atmosferycznego wynosi od -5 do +50 stopni Celsjusza.
2. Wysokość nie przekracza 2000m.
3. Pochylenie z pionem nie jest większe niż 5 stopni.
4. Stopień zanieczyszczenia miejsc instalacji to poziom 3.
5. Kategoria instalacji to klasa II.
6. Brak miejsca na znaczne wstrząsy i wstrząsy oraz wibracje.
Główne produkty KRIPALu:
Obrotowy wyłącznik izolacyjny, wodoodporne gniazdo przełącznika, przemysłowe gniazdo wtykowe, przełącznik poziomu pływaka kablowego, skrzynka przyłączeniowa, fotowoltaiczny falownik fotowoltaiczny, wyłącznik automatyczny, stycznik prądu przemiennego, przekaźnik termiczny, szafa rozdzielcza i inne
